Kabelanalysator Fluke DSX-5000

DSX-5000 CableAnalyzer är certifieringslösningen (koppar) och ingår i
Versiv-certifieringsproduktfamiljen.

• Versiv gör det möjligt för användaren att åstadkomma mer än någonsin med
  en kabeltestare genom att påskynda
  varje steg i testprocessen


• ProjX managment system underlättar uppgifter från den första
  installationen av ett jobb till godkännande.
  Det eliminerar överflödiga steg och säkerställer att alla tester
  genomförs korrekt första och varje gång


• Ett haptiskt användargränssnitt ger möjlighet till avancerad dataanalys
  och enkel installation och drift till hands för tekniker på alla nivåer

Funktioner
Versiv är en moduluppbyggd testare för koppar, fiber och OTDR-test.
Supersnabb testtid för Cat 6A, Class FA och alla nu gällande standarder.

ProjX-systemet hanterar både resultat och instrumentinställningar samt visar
hur projekten fortlöper. Allt detta gör att man lätt kan följa projektet ända
ifrån ”set-up” till godkännande.

Enkelt och intuitivt användargränssnitt via Taptive som eliminerar fel vid
tex inställning av instrumentet.

Analysera testresultaten och skapa professionella testrapporter med hjälp av
den kända LinkWare mjukvaran.

Visar fel och felkällor grafisk för snabbare felsökning (tex crosstalk,
skärmfel och return loss).

ETL Verified till IEC Level V – stöder de mest stringenta nogranhetskraven.
Godkänd av kabeltillverkare över hela världen.

Inbyggt Alien Crosstalk-test.

Kompatibel med Fluke Networks Linkware Live–molntjänst. Linkware Live ger
lättöverskådlig uppföljning av de projekt som pågår. Här erbjuds även
realtidsåtkomst till testresultat och instrumentinställningar, som hjälper
till att lösa fel som kan uppkomma då man är ute på fältet.
Linkware Live medger också projekt- och resultatöverföring för
konsolidering till LinkWare PC.

Stöder test och verfiering av Ethernet baserad kablage utrustade med
M12-gränssnitt.

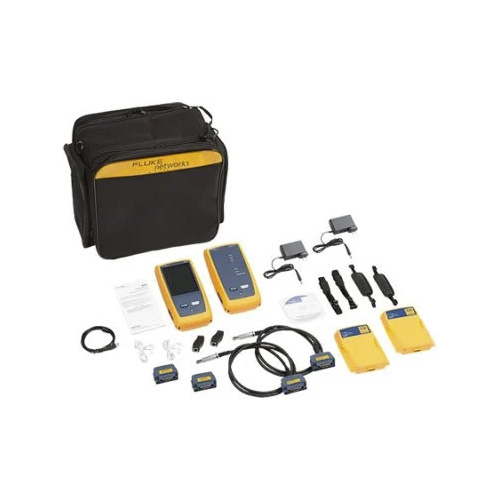

Vad innehåller paketet?
2st DSX-5000 CableAnalyzer Modules,
1set CAT 6A/Class EA Permanent Link Adaptors,
1set CAT 6A/Class EA Channel Adaptors,
2st Headsets,
2st HandStrap,
2st Shoulder Straps,
1st Carry Case,
1st USB Interface Cable,
1st User Manual CD,
2st AC Chargers,
2st Universal Couplers,
Statement of Calibration, Getting Started Guide

Specifikationer

Cable Types
Shielded and unshielded pair LAN cabling - TIA Category 3, 4, 5, 5e, 6, 6A:
100 Ohm ISO/IEC Class C, D, E, EA, F, and FA: 100 Ohm and 120 Ohm

Standard Link Interface Adapters
Permanent link adapters - Plug type: shielded RJ45, Optional Plug
type: Tera
Channel Adapters - Jack type: shielded RJ45, Optional Jack type: Tera

Test Standards
TIA - Category 3, 4, 5, 5e, 6, 6A per TIA 568-C.2
ISO/IEC - Class C and D, E, Ea, F, FA certification per ISO/IEC 11801:2002 and
amendments
Maximum frequency - 1200 MHz

General Specifications
Speed of Autotest - Full 2-way Autotest of Category 5e or 6/Class D or E: 9
seconds Full 2-way Autotest of Category 6A/Class EA: 10 seconds

Support test parameters (The selected test standard determines the test
parameters and the frequency range of the tests) - Wire Map, Length,
Propagation Delay, Delay Skew, DC Loop Resistance, Insertion Loss
(Attenuation), Return Loss (RL),
NEXT, Attenuation-to-crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power
Sum ACR-F (ELFEXT),
Power Sum NEXT, Power Sum ACR-N, Power Sum Alien Near End
Xtalk (PS ANEXT), Power Sum Alien Attenuation Xtalk Ratio Far End (PS
AACR-F)

Input protection - Protected against continuous telco voltages and 100 mA
over-current. Occasional ISDN over-voltages will not cause damage

Display - 5.7 in LCD display with a projected capacitance touchscreen

Case - High impact plastic with show absorbing overmold

Dimensions - Main Versiv unit with DSX-5000 module and battery installed:
2.625 in x 5.25 in x 11.0 in (6.67 cm x 13.33 cm x 27.94 cm)

Weight - Main Versiv unit with DSX-5000 module and battery installed: 3
lbs,
5oz (1.28 kg)

Main unit and remote - Lithium ion battery pack, 7.2 V

Typical battery life - 8 hours

Charge time* - Tester off: 4 hours to charge from 10 % capacity to 90 %
capacity
Languages supported - English, French, German, Spanish, Portuguese, Italian,
Japanese and Simplified Chinese

Calibration - Service center calibration period is 1 year

Environment Specifications
Operating Temperature - 32° F to 113° F (0° C to 45° C)
Storage Temperature - -4° F to +122° F (-20° C to +50° C)
Operating relative humidity (% RH without condensation) - 0% to 90%, 32° F to
95° F (0° C to 35° C)
0% to 70%, 95° F to 113° F (35° C to 45 °C)
Vibration - Random, 2 g, 5 Hz-500 Hz
Shock - 1 m drop test with and without module and adapter
Safety - CSA 22.2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
Operating altitude - 13,123 ft (4,000 m)
EMC - EN 61326-1
